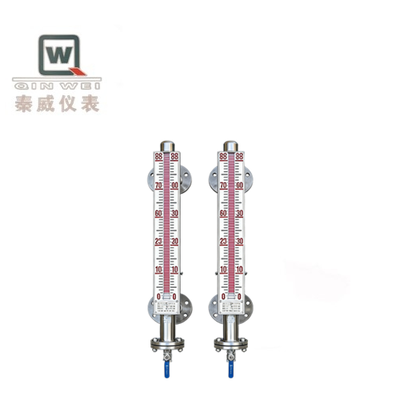

Explosionssichere Magnetklappenebene 24V Gleichstrom mit intuitiver Anzeige

Die Klappanzeige, auch bekannt als magnetische Schwimmer-Füllstandsanzeige, ist ein häufig verwendetes Instrument, das auf den Prinzipien der kommunizierenden Gefäße und der magnetischen Kopplung für die Vor-Ort-Anzeige des Flüssigkeitsstands in Behältern basiert.

• Intuitive Anzeige: Die zweifarbigen Klappsäulen bieten eine klare Flüssigkeitsstandsanzeige, so dass Beobachter den Flüssigkeitsstand aus der Ferne auf einen Blick ablesen können.
• Keine Stromversorgung erforderlich: Die grundlegende magnetische Klappanzeige ist eine rein mechanische Struktur und benötigt keine externe Stromversorgung, um die Vor-Ort-Anzeige zu erreichen, was sicher und energiesparend ist.
• Hohe Zuverlässigkeit: Die Struktur ist einfach, mit wenigen beweglichen Teilen (nur der Schwimmer), geringer Ausfallrate und geringem Wartungsaufwand.
• Gute Abdichtung: Das gemessene Medium ist vollständig im Hauptrohr abgedichtet und von der äußeren Umgebung isoliert, wodurch es sich besonders für toxische, schädliche, brennbare, explosive oder hochreine Medien eignet.
• Explosionsgeschützt: Aufgrund seiner passiven und berührungslosen Messmethode ist es eigensicher und sehr gut für den Einsatz in explosionsgefährdeten Umgebungen geeignet.
• Starke Erweiterbarkeit: Es kann bequem mit Schaltern oder Analogtransmittern ausgestattet werden, um das Flüssigkeitsstandsignal aus der Ferne an den Kontrollraum zu übertragen.

• Vertikale Installation: Stellen Sie sicher, dass die Füllstandsanzeige vertikal installiert ist, um Messfehler zu vermeiden.
• Fern von Ein- und Auslässen: Die Installationsposition sollte sich fern von den Mediumein- und -auslässen des Behälters befinden, um zu verhindern, dass Flüssigkeitsoberflächenschwankungen die Genauigkeit beeinträchtigen.
• Regelmäßige Reinigung: Für Medien, die zu Sedimentation neigen, sind regelmäßige Entwässerung und Reinigung erforderlich, um Verstopfungen zu vermeiden.
• Fernübertragung: Wenn eine Fernsignalübertragung erforderlich ist, sollte ein Transmitter verwendet und eine ordnungsgemäße Abdichtung und Abschirmung sichergestellt werden.

Die magnetische Klappanzeige ist fast für alle industriellen Anwendungen geeignet, bei denen eine lokale Flüssigkeitsstandsanzeige erforderlich ist, insbesondere:

• Petrochemische Industrie: Lagertanks, Reaktoren, Fraktionierungstürme.
• Energiewirtschaft: Kesseltrommeln, Entgaser, Kondensatoren.
• Pharmazeutische Industrie: Mischtanks, Fermentertanks.
• Wasseraufbereitung: Reinwassertanks, Abwasserteiche.
• Lebensmittel- und Getränkeindustrie: Lagertanks, Mischtanks.

Die magnetische Klappanzeige kann nicht nur lokal anzeigen, sondern auch eine Fernüberwachung durch zusätzliche Geräte erreichen:

• Magnetostriktiver Füllstandstransmitter: Eine magnetostriktive Wellenleiter wird in das Hauptrohr eingeführt, und der Schwimmer dient als Positionsmagnetring. Durch Berechnung der Rücklaufzeit des Ultraschallimpulses kann die Position des Schwimmers mit hoher Präzision gemessen und ein kontinuierliches 4-20mA-Analogsignal ausgegeben werden. Dies ist derzeit die am häufigsten verwendete und genaueste Fernübertragungsmethode.
• Reed-Schalter-Fernsender: Ein Sensor, der mit mehreren Reed-Schaltern und einer Widerstandskette ausgestattet ist, wird an der Außenseite des Hauptrohrs befestigt. Wenn sich der Schwimmer bewegt, schließt er nacheinander die Reed-Schalter an verschiedenen Positionen, wodurch sich der Schaltungswiderstand ändert und dadurch ein 4-20mA-Signal proportional zum Flüssigkeitsstand ausgegeben wird.
• Magnetschalter (Näherungsschalter): Ein magnetischer Reed-Schalter wird an einer bestimmten Höhenposition installiert. Wenn der Schwimmer diese Position mit dem Flüssigkeitsstand erreicht, schließt er den Schalter und gibt ein Schaltsignal aus, das für Hoch- und Niedrig-Flüssigkeitsstandalarme oder die Start-Stopp-Steuerung der Pumpe verwendet werden kann.

Zusammenfassend lässt sich sagen, dass die magnetische Klappanzeige eine Art Flüssigkeitsstandmessgerät ist, das sich durch eine einfache Struktur, intuitive Anzeige und hohe Sicherheit und Zuverlässigkeit auszeichnet. Bei der Auswahl ist es wichtig, das geeignete Modell basierend auf den spezifischen Arbeitsbedingungen (wie Medium, Druck und Temperatur) auszuwählen und die korrekten Installationsrichtlinien zu befolgen, um einen langfristigen stabilen und genauen Betrieb zu gewährleisten.
