Εφαρμογή Ηλεκτρομαγνητικού Μετρητή Ροής σε Μονάδα Επεξεργασίας Αστικών Λυμάτων: Μελέτη Περίπτωσης Xi'an Qinwei

Μεγάλη εγκατάσταση επεξεργασίας αστικών λυμάτων σε μητροπολιτική περιοχή με ημερήσια παραγωγική ικανότητα400,000 κυβικά μέτραεπιλεγμένοΕργοστάσιο οργάνων Xi'an QinweiΤο εργοστάσιο λειτουργεί με μια διαδικασία επεξεργασίας πολλαπλών σταδίων ∙ πρωτογενής ιζηματοποίηση, βιολογική επεξεργασία με βάση την αερίωση,δευτερεύουσα διευκρίνιση, και αποχέτευση λάσπης ∆ χειρισμός μεικτής εισροής περίπου 70% οικιακών λυμάτων και 30% προεπεξεργασμένων βιομηχανικών λυμάτων από κοντινές εργασίες μεταποίησης τροφίμων και κλωστοϋφαντουργίας.

Πριν από την υιοθέτηση των ηλεκτρομαγνητικών μετρητών ροής Xi'an Qinwei, το εργοστάσιο βασίστηκε σε μετρητές διαφορικής πίεσης, μετρητές τουρμπίνας εισαγωγής,και συσκευές υπερηχογράφησης Doppler σε πέντε κρίσιμα σημεία μέτρησης (ακατέργαστηΓια τρία χρόνια, η ομάδα συντήρησης τεκμηρίωσε διαρκή προβλήματα:

• Επιδρομή διαβρωτικών μέσων:Το θειικό υδρογόνο και οι περιστασιακές πτώσεις pH σε 4,5·5,5 από την επιταχυνόμενη διάβρωση βιομηχανικών απορριμμάτων στα σώματα μετρητών και στα ρουλεμάν των τουρμπίνων
• Μειωμένη ακρίβεια:Διαφορετικές γραμμές παρορμήσεων πίεσης φραγμένες από ινώδη στερεά και λιπαρά· επιτεύχθηκε μετατόπιση μέτρησης8·12% εντός 3 μηνώνΤα μετρητά Ντόπλερ απέτυχαν πάνω από 2,5% συγκέντρωση στερεών.
• Υπερβολική συντήρηση:18 εργάσιμες ώρες την εβδομάδα για επισκευές μετρητών ροής¥120,000(περίπου 16.500 δολάρια).
• Χημικά απόβλητα:Οι αποτυχίες της μέτρησης ροής κατά τη διάρκεια των υψηλών ορεκτικών καιρικών συνθηκών προκάλεσαν ανακριβή δοσολογία του πήξης, χάνοντας περίπου¥200.000 ετησίωςστα χημικά.

Μετά από ολοκληρωμένη αξιολόγηση, η ομάδα μηχανικών επέλεξε τα ηλεκτρομαγνητικά μετρητές ροής του εργοστασίου οργάνων Xi'an Qinwei με βάση τον κανόνα της ηλεκτρομαγνητικής επαγωγής του νόμου Faraday.Η σχεδίαση χωρίς εμπόδια ̇ χωρίς κινούμενα μέρη∆εν υπάρχουν ρεύματα και εσωτερικά εμπόδια, ∆εν υπάρχει ολική απόφραξη από ινώδη στερεά υλικά, ένα αποφασιστικό πλεονέκτημα για την παροχή λυμάτων.

• Εφοδιασμός από PTFE:Επιλέγεται για πλήρη αντοχή σε χημικές ουσίες σε pH 0−14, ανοχή θερμοκρασίας (-40°C έως +180°C) και μη προσκολλητική επιφάνεια που εμποδίζει την προσκόλληση της βιομάζας.Ιδανικό για γραμμές με περιοδικό χημικό καθαρισμό υποχλωριούχου νατρίου.
• Ηλεκτρόδια Hastelloy C-276:Αυτό το κράμα νικελίου-χρωμιού-μολυβδενίου αντιστέκεται στην διάβρωση από χλωρίδια και θειικό υδρογόνο, προβάλλοντας ένα10+ χρόνια διάρκεια ζωής.
• Συμπληρωματικά ηλεκτρόδια γείωσης:Ενσωματωμένο στο σώμα αισθητήρα για σωλήνες με επένδυση τσιμέντου-μύρτιλου, εξαλείφοντας ξεχωριστούς δακτυλίους γείωσης και εξασφαλίζοντας σταθερό σήμα ακόμη και σε ελάχιστη ροή 30 m3/h.
• Αισθητήρας IP68 / πομπός IP67:Υποβρύχιος αισθητήρας. Απομακρυσμένος πομπός σε σφραγισμένο περίβλημα από αλουμίνιο με αντηλιακή ασπίδα για εξωτερικές συνθήκες μουσώνων.
• Διπλή έξοδος:4-20mA αναλογικό + RS485 Modbus RTU για ενσωμάτωση SCADA, επιτρέποντας την απόμακρη ανάγνωση, διάγνωση και ανίχνευση κενών σωλήνων ‡ κρίσιμης σημασίας για ένα χώρο διανομής 12 εκταρίων.

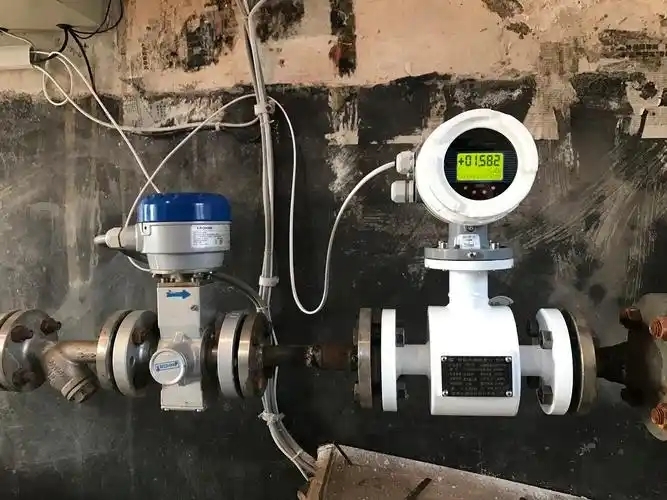

Ο κύριος μετρητής εγκαταστάθηκε σε μια οριζόντια γραμμή μεταφοράς λιπαντικών λιπαντικών DN200, 3 μέτρα κατάντη της αντλίας εξόδου λιπαντικού με12D ανωτέρω και 5D κατωτέρω κατευθείαν σωλήνεςΤα ηλεκτρόδια τοποθετήθηκαν οριζόντια (3 και 9 η ώρα) για να αποφευχθεί η συσσώρευση φυσαλίδων αερίου κατά τη διάρκεια της νυχτερινής λειτουργίας χαμηλής ροής.Μια γραμμή παράκαμψης με βαλβίδες απομόνωσης επιτρέπει την επαλήθευση της βαθμονόμησης χωρίς διακοπή της διαδικασίας.

Η παρούσα μελέτη περιπτώσεων αντικατοπτρίζει πρακτικές μηχανικής εφαρμογής ηλεκτρομαγνητικών μετρητών ροής στον πραγματικό κόσμο στην επεξεργασία αστικών λυμάτων.Για συστάσεις προϊόντων και προσφορές προσαρμοσμένες στις συνθήκες λειτουργίας της μονάδας σαςΕπικοινωνίαΕργοστάσιο οργάνων Xi'an Qinwei.
